廣州番禺無推力補償器和工作原理和適用溫度

2017-5-27 10:11:47??????點擊：

概述

我公司系生產各類熱力管道補償器的專業廠家。近年來，在科研部門的大力協助支持下，經過多次研制和試驗，在生產XGG—A、XGG—B套管式脹縮補償器的基礎上，終于研制成功了，TwB及ZTWB型，直流介質無推力補償器，攻克了國內久而來決的介質直接流通式無推力技術難關，填補了補償器產品的一項空白。

該無推力補償器的問世，無疑是熱力管道補償器產品的一項突破性前進。它不僅為補償器的生產開拓了新的領域，更重要的是它不但解決管道內存在工作介質推力的致命弱點，同時也解決了旁通管式無推力補償器應力過于集中，介質阻力大弊端。

在國內近期，生產出LTW高溫堵漏劑，它的耐溫300—600℃，工作極限壓力是10MPa，我廠將高溫堵漏劑應用在補償器上，將直流式無推力補償器，改制成注油式直流介質無推力補償器，解決了補償器長期工作，出現微小的滲漏問題。我廠將LTW高溫堵漏劑，用60MPa1的高壓注射槍，將油劑注射到填料室內，使填料與料室內徑和伸縮管外徑壓緊，油劑本身無毛細管，又有熱脹冷縮的性質，故造成補償器長期工作中，不產生滲漏。

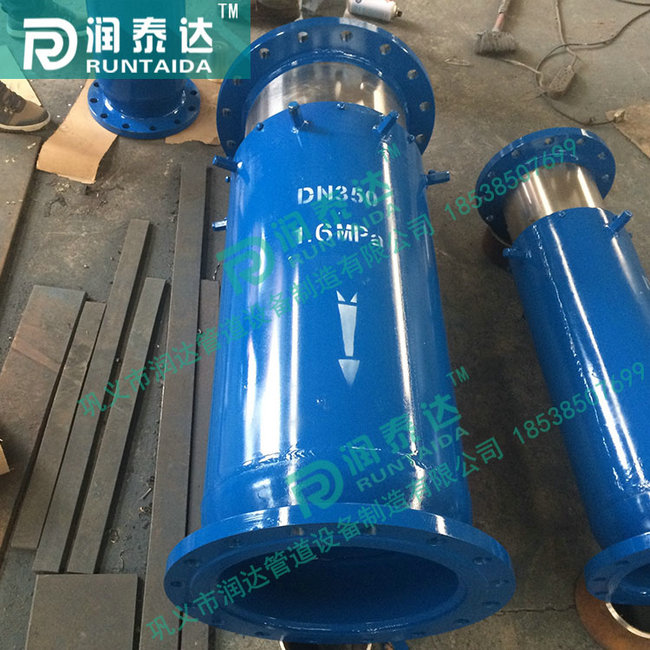

TWB型及ZTWB型系列注油式直流介質無推力補償器，可廣泛適用于化工、石油、熱電、冶金，城市集中供熱采暖等管網中，地溝和高空架設的管道。同時，便于管路設計，便于安裝施工，且節省大批資金(僅固定支架一項費用節60%以上)。

目前，ZTWB及TWB型系列注油式直流介質無推力補償器，經用戶使用證明，其優越性已被初步證明，優越于其它同類產品。

工作原理

該無推力補償器，是利用流體力學中的帕斯卡理論，在設計結構上巧妙的利用一個密環形汽室，這個汽室內分別有兩個環形受壓面，一個是固定的汽室內端面，另一個是密閉在汽室內的伸縮管肩部環形面，隨伸縮管是可移動的。這個可移動的環形受壓面的面積恰好和伸縮管橫截面積相等，補償器工作時，在介質壓力的作用下，環形面上的壓力和伸縮管橫截面積的壓力是相等，而方向相反，因此兩壓力相互抵消。這樣一來，在設計支架中僅考慮補償器壓緊填料的摩擦力，對固定支架的推力計算中，就不再計算由工作介質壓力，而引起的對固定支架的推力。因此固定支架屬減載式支架，可節省大量支架材料，也節省人力和財力。

1.后套管體 2.固定法蘭 3.定型石墨填料 4.注油池 5.填料室 6.填料壓緊圈 7.壓蓋法蘭 8.壓蓋螺絲 9.連接螺絲10.汽室填料室 11.汽室體 12.汽室 13.汽室小填料室 14.伸縮管 15.注油孔

主要技術參數及示意圖

(1)管道公稱直徑范圍

DN25—1000mm

(2)適用公稱壓力范圍

PN≤2.5MPa

(3)適用工作溫度

t≤350℃

(4)伸縮量

(5)補償器的選擇

選擇補償器時，應以公稱直徑DN為準，設計管道外徑應與參數表內外徑相同，允許誤差≤3mm。

選擇補償器應按下列示例注明型號。
