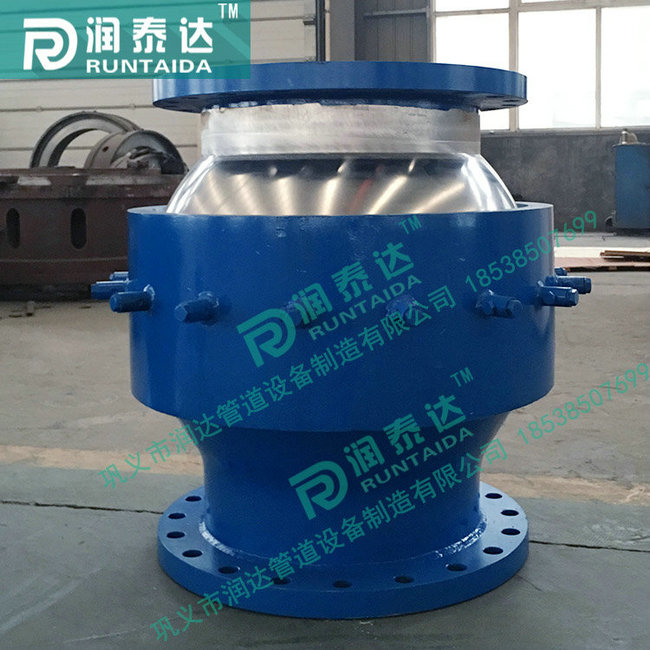

熱力管道中球形補償器的七點注意事項
球形補償器適合于高溫?zé)崃艿赖男滦凸艿罒崤蛎浹a(bǔ)償裝置,安裝時注意以下事項:
1、防泄漏:實際運行中發現,球型補償器的主要泄漏點是球型補償器與管道連接接的法蘭處,所以球型補償器與管道的聯接最好采用焊接,盡量少用法蘭連接。球形補償器盡可能靠近彎頭布置,即盡可能加長球心距。
2、防脫架:球型補償器的補償距離長,固定支架受力大,固定支架一定要牢固可靠。管道滑托一定要足夠長(安裝時,向位移相反方向偏移)且留有一定的余量,以防管道超溫運行。否則,將造成長距離管道滑脫托架等問題。
3、在空間允許的情況下,為保證安全運行,最好采用無冷定位安裝球型補償器。
4、球型補償器兩側長距離直管段上,隔一定距離設置導向支架,活動支架要采用滾動支架或滑托,下墊聚四氟乙烯板,以減小管道摩擦力。
5、管道鋪設多管并行或大管背小管布置時,一定要在集中布置球型補償器的地方留有足夠的活動空間,以免相互影響,保證球補正常自由動作。
6、球型補償器垂直布置時,靠近球補的第一個活動支架一定要設置彈簧支(吊)架。
7、水平L形管道布置三個球型補償器架空鋪設時,一定要在每個球補下設置平臺,以便安裝球補小車,從而保證球補的自由運動。并且,在靠近管道彎頭下面要設置一個橫擔足夠長的滑動支架,以保證管道熱位移時,管道滑托不至于落架。
